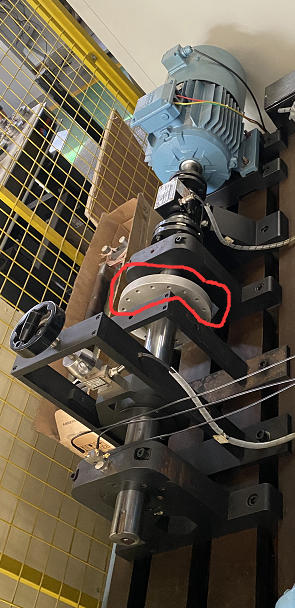

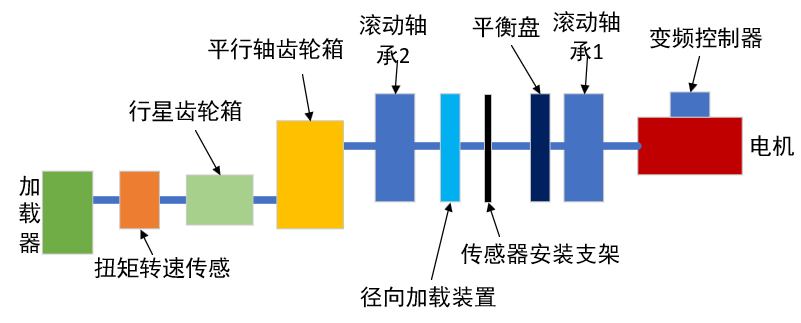

齿轮箱多功能实验台，滚动轴承，平行齿轮箱，行星齿轮箱（各类单一、复合故障）恒定转速、变转速、变负载实验

1.可以完成的实验：

（1）滚动轴承，（各类单一、复合故障）恒定转速、变转速、变负载实验

（2）平行齿轮箱（各类单一、复合故障）恒定转速、变转速、变负载实验

（2）行星齿轮箱（各类单一、复合故障）恒定转速、变转速、变负载实验

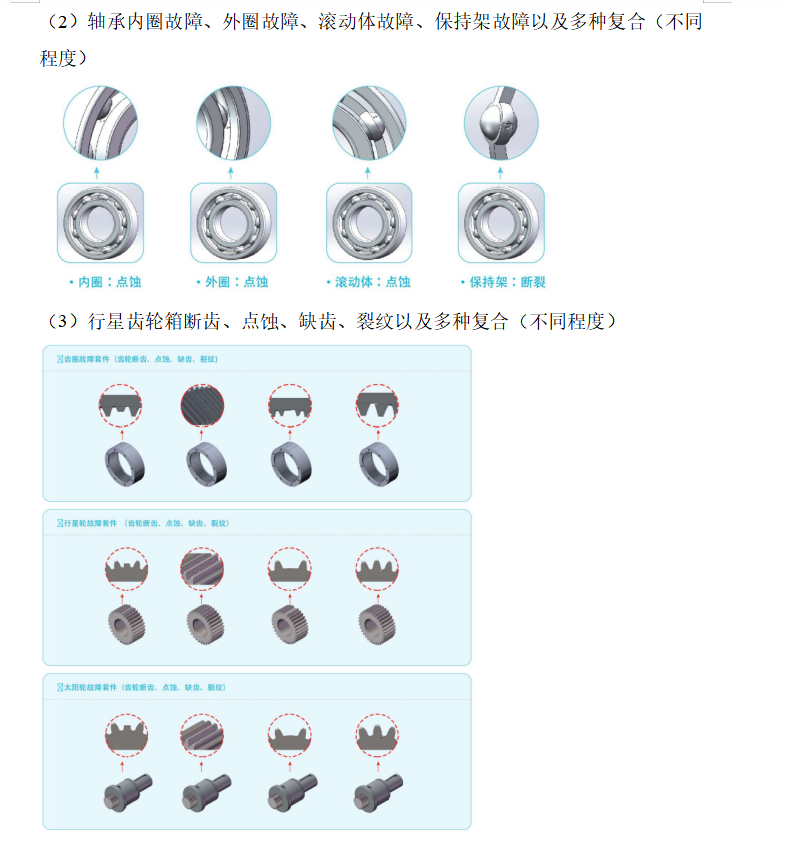

滚动轴承故障件：（滚动轴承总计29个）

健康轴承8个

外圈故障3个（不同程度故障）

内圈故障3个（不同程度故障）

滚动体故障3个（不同程度故障）

保持架故障3个（不同程度故障）

外圈故障+内圈故障3个（不同程度故障）

外圈故障+滚动体故障3个（不同程度故障）

滚动体故障+内圈故障3个（不同程度故障）

（加工方式电火花线切割都可以）

平行轴齿轮故障件：（齿轮总计10个）

健康齿轮2个

断齿齿轮2个（不同程度，断一个齿，断2个齿）

点蚀齿轮2个（不同程度，单点，多点）

缺齿齿轮2个（不同程度，缺一个齿，缺2个齿）

裂纹齿轮2个（不同程度，一个裂纹，2个裂纹）

行星齿轮箱故障：（行星齿轮箱总计14个）

健康行星齿轮箱2个

齿圈故障断齿、点蚀、缺齿、裂纹各1个

太阳轮故障：断齿、点蚀、缺齿、裂纹各1个

行星轮故障：断齿、点蚀、缺齿、裂纹各1个
